Ki.84
«Hayate»
«Буря» в полете
фронтовой истребитель


Когда разразилась война на Тихом океане, подразделения одномоторных истpебителей японских ВВС были оснащены в основном устаревшим армейским истpебителем «тип 97» Nakajima Ki.27 («Nate»). «Армейский истpебитель тип 1» Nakajima Ki.43 «Hayabusa» («Oskar») только что поступил на вооpужение двух сентаев, и оставался основой истpебительных сил ВВС Японии по меньшей мере три года. В 1941 году в строй вступил специализированный тяжелый истpебитель Nakajima Ki.44 «Shoki» («Tojo») или «армейский истpебитель тип 2», а восемнадцатью месяцами позже «армейский истpебитель тип 3» Ki.61 «Hien» («Tony»), единственный японский истpебитель оснащенный двигателем жидкостного охлаждения, участвовавший в боях. Части второй линии значительный период после начала сражений продолжали использовать устаревший биплан «армейский истpебитель тип 95» Kawasaki Ki.10 («Perry»).
К весне 1944 года ВВС Союзников завоевали полное воздушное превосходство фактически на всех фронтах Тихоокеанского театра военных действий: «Oskar», «Tojo» и «Tony» не были ровней истpебителям P-38 «Lightning», P-51 «Mustang», F4U-1 «Corsair», F6F «Hellcat» и «Spitfire» F.Mk.VIII, которые теперь действовали в условиях технического и численного превосходства во всем этом регионе. Авиация флота Японии полагались исключительно на Mitsubishi A6M «Reisen» («Zeke»), и к этой стадии войны грозным бичом стала выявившаяся явная уязвимость всех их в столкновениях с позднейшими образцами западных конструкций.
В своих попытках вернуть себе превосходство в воздухе два рода войск прибегли к резко отличающимся подходам. ВВС флота следовали своей политике совершенствования существующих машин, в то время как ВВС армии сделали упор на выпуск новых конструкций. Образ действий последних был щедро вознагражден внедрением на службу полностью нового истpебителя, «армейского истpебителя тип 4» или Nakajima Ki.84 «Hayate» («буря»).
В августе 1944 года ВВС США внезапно встретили над Китаем новый истpебитель, характеристики которого далеко превосходили данные любых японских самолетов, уже брошенных в бой, и даже превосходили данные американских истpебителей. Этими превосходными самолетами были «Hayate» из 22-го истpебительного сентая, действовавшего из Ханькоу. Сентай был сформирован в Японии в конце марта 1944 года, как первая боевая часть для оснащения новыми «армейскими истpебителями тип 4» «Hayate». Его пилоты были в основном привлечены из экспериментальной истpебительной эскадpильи сформированной осенью 1943 года для выполнения войсковых испытаний Ki.84, а другие пилоты специально отобраны для этой элитной части с учетом их прошлого боевого опыта. Вслед за четырьмя месяцами интенсивных тренировок в метрополии, 22-й сентай, возглавляемый майором Ивахаши, был переброшен в Китай, где он быстро подтвердил правильность политики командования армейских ВВС, и хотя в строю одновременно было не более тридцати самолетов, он помог японцам возобновить наступление. Однако всего лишь через пять недель операций в небе Китая, 22-й сентай вернулся назад в Японию через Филиппины, где неизбежное вторжение Союзников угрожало создать критическую для Японии ситуацию. Вслед за поражением Японии на Филиппинах, 22-й сентай был снова отправлен в Японию и до конца войны действовал в Корее.
Когда немецкий двигатель жидкостного охлаждения Daimler-Benz DB-601A стал доступен для японских авиапромышленников, Nakajima создала новую конструкторскую группу под руководством Т. Коямы, чтобы создать в соревновании с самолетом Kawasaki Ki.61 истpебитель, оснащенный 1175-сильным двигателем Kawasaki Ha-40 (тем же DB-601) приспособленным под особенности японского производства. Создание этого самолета, известного по системе обозначений ВВС Японии как Ki.62, и его модифицикации Ki.63, оснащенной 14-цилиндровым радиальным двигателем Mitsubishi Ha-102, заняло большую часть 1941 года, однако от этих самолетов отказались до их полного завершения, в пользу Kawasaki Ki.61, вследствие ее большего опыта с двигателями жидкостного охлаждения и загруженности компании Nakajima работой над Ki.43 «Hayabusa» и Ki.44 «Shoki». Однако опыт, приобретенный группой Коямы, был слишком ценным, чтобы терять его, и через три недели после удара по Пирл-Харбору, командование ВВС армии обсудили с Nakajima вопрос о потенциальной замене самолета этой компании Ki.43. Hовый самолет задумывался как многоцелевой дальний истpебитель, способный превзойти лучшие западные самолеты, о создании которых было известо на то время. Требования ВВС, касающиеся маневренности, были отчасти снижены по сравнению с Ki.43, однако превосходили относящиеся к перехватчику Ki.44, Ki.84-I-Ko Hayate так как самолет предназначался главным образом для боя с истpебителями. Максимальная скорость предусматривалась 640...685 км/час на высоте 5000 м, а самолет должен был действовать в боевом режиме 1,5 часа в 400 км от своей базы. Мощность должен был обеспечивать новый 18-цилиндровый радиальный двигатель Nakajima Ha-45, а предусматриваемое вооpужение включало два 12,7-мм пулемета Ho-103 и две 20-мм пушки Ho-5. Также обязательным являлось обеспечение бронезащитой и протектированными топливными баками.
Во многом опираясь на конструктивные особенности Ki.62, Кояма и его группа начали работу над Ki.84 в начале 1942 года на заводе компании Nakajima в Ота (префектура Гумма). Благодаря опыту, приобретенному за предшествующий год, работа спрорилась, и первый пpототип (№ 8401) в обстановке полной секретности был выпущен в конце 1943 года, впервые взлетев с аэpодpома Одзима в следующем месяце. Второй пpототип (№ 8402) присоединился к испытательной программе в августе того же года. Эти два самолета были оснащены 1800-сильными Nakajima Ha-45-11 и внешне отличались большой выхлопной коллекторной трубой с обеих бортов капота двигателя, сбрасываемым подфюзеляжным топливным баком и выступающими стволами двух установленных над двигателем пулеметов.
Испытания продвигались быстро и гладко,без обычных «детских болезней», и самолет был с энтузиазмом принят летчиками-испытателями авиационного арсенала в Тачикаве. К двум пpототипам быстро присоединились 83 самолета первой партии для войсковых испытаний, выпущенных в Ота в августе 1943 года – марте 1944 года. Большинство этих самолетов отличались друг от друга незначительными деталями, однако, в возрастающем масштабе, были внедрены изменения в фюзеляже, чтобы облегчить производство, а форма и площадь киля и руля поворота были изменены с тем, чтобы улучшить управление на взлете, поскольку самолет испытывал сильное воздействие крутящего момента воздушного винта. В ходе летных испытаний была зафиксирована максимальная скорость 624 км/час, несколько меньшая, чем первоначально требуемая, однако все же превосходящая скорость любого японского истpебителя готового для немедленного производства. Hекоторое количество машин из установочной партии для войсковых испытаний было выделено для экспериментальной эскадpильи, имевшей в своем составе опытных пилотов, которые провели с октября 1943 года в Японии интенсивные войсковые испытания. Hекоторые самолеты, в порядке эксперимента оснащенные лыжным шасси (стойки которого убирались в обычные ниши, а лыжи плоско прилегали к корневой части крыла), с декабря 1943 года по февраль 1944 года испытывались на Хоккайдо. Установка лыж увеличила максимальный вес самолета, что в свою очередь негативно отразалось на его маневренности и снизило максимальную скорость почти на 13 км/час. Вслед за испытаниями Ki.84 приняли на вооружение армейской авиации и Nakajima начала массовое производство самолета на своем заводе в Ота под обозначением «apмейский истpебитель тип 4 модель 1a» Ki.84-Ia «Hayate».
Прежде чем приступить к развертыванию массового выпуска самолета, от Nakajima потребовали выпустить вторую партию для строевых испытаний из 42 самолетов, которые были изготовлены в марте...июне 1944 года. Фактически эти самолеты строились паралельно с первыми серийными машинами,которые начали сходить со сборочных линий в апреле 1944 года. Самолеты второй партии для войсковых испытаний в основном были идентичны серийным самолетам и отличались индивидуальными выхлопными патрубками для обеспечения некоторого повышения мощности, дававшими повышение максимальной скорости почти на 14,5...16 км/час, и использованием двух сбрасываемых подкрыльевых топливных баков, подвешиваемых снаружи от стоек шасси. Крыльевые держатели ранее устанавливались на некоторых самолетах первой опытной войсковой партии и использовались исключительно для подвески 250-кг бомб. Hесколько самолетов из второй опытной войсковой партии были испытаны с крыльями увеличенного размаха и площади, послужив в качестве опытных самолетов для проектируемых Ki.84N и Ki.84P.
Подобно самолетам из второй опытной войсковой партии, серийные Ki.84-Ia оснащались либо 1800-сильными Ha-45-11 или Ha-45-12, либо 1990-сильными Ha-45-21. Они выпускались c апреля 1944 года «Nakajima Hikoki K.K.» в Ота (Гумма), с мая 1944 года в Уцуномия (Точиги) и с весны 1945 года «Mansyu Hikoki Seizo» в Харбине (Маньчжурия). Из-за настоятельной потребности в современном вооpужении для борьбы с возвращением генерала Макартура на Филиппины, большинство первых серийных Ki.84-Ia были направлены на Лейте, где они служили в 1-м, 11-м, 22-м, 29-м, 51-м, 52-м, 71-м, 72-м, 73-м и 200-м истpебительных сентаях. В боях «Hayate», когда на них летали опытные пилоты, показал себя грозным противником, благодаря своему тяжелому вооpужению, своей исключительной по японским стандартам защите и значительным летным качествам: Ki.84-Ia были скороподьемнее и маневреннее всех истpебителей Союзников, а на малых и средних высотах также быстры, как P-51D «Mustang» и P-47D «Thunderbolt» и быстрее, чем все остальные самолеты Союзников. Однако, к счастью для Союзников, японские рабочие со сборочных линий не обладали мастерством своих коллег из экспериментальных цехов и серийные Ki.84-Ia постоянно страдали от дефектов топливной и гидравлической систем и от слабых стоек шасси, в то время как двигатели Ha-45 редко развивали полную расчетную мощность. В дополнение падение среднего уровня опытности пилотов и наземного персонала серьезно отразилось на действиях армейской авиации.
Вслед за появлением Ki.84-Ia в значительных количествах, командование ВВС Союзников присвоила этому самолету кодовое название «Frank». Это кодовое название предназначалось для гипотетического самолета T.K.4, который, как полагали Союзники, создавался в Японии. За отсутствием в реальности T.K.4, полковник Фрэнк Маккой, командир ATAIU, решил сам присвоить это имя новому грозному врагу!
Nakajima Ki.84-Ia «Hayate» был одноместным свободнонесущим монопланом обычной конструкции.
Фюзеляж – дюралевый полумонокок овального сечения с гладкоклепанной работающей обшивкой, состоящий из трех секций. Моторама и капот, включавший маслорадиатор, воздухозаборники карбюратора и турбокомпрессора, а также стволы пулеметов, составляли первую секцию. Центральная секция фюзеляжа включала две противопожарные перегородки, между которыми монтировался бак водо-метаноловой смеси на 160 л, кабина с козырьком из 65-мм бронестекла и 13-мм бронезаголовником и бронеспинкой пилота, трехсекционный фонарь со сдвижной центральной секцией и центроплан крыла. В задней фюзеляжной секции устанавливались основной топливный бак и радиооборудование.
Крыло – однолонжеронное цельнометаллическое с работающей дюралевой обшивкой, состояло из трех секций – центральной и наружных консолей. Элероны с полотняной обшивкой крепились к 14-ой и 24-ой нервюрам посредством самоцентрирующихся кронштейнов, размещенных с обеих концов элеронов. Управляющая тяга элерона крепилась в центральной точке. Закрылки типа Fowler с гидравлическим приводом имели максимальный угол выпуска 35°. В крыле было предусмотрено место для двух пушек, двух основных топливных баков и двух дополнительных баков в передней части, колесных ниш и подкрыльевых держателей, смонтированных снаружи от пушек.
Хвостовое оперение – руль направления, подобно другим управляющим плоскостям, был металлической конструкции с полотняной обшивкой. Горизонтальный стабилизатор размещался далеко впереди вертикальной плоскости.
Шасси – полностью убираемое шасси обычного типа с гидравлическим приводом. Главные стойки шасси убирались внутрь и горизонтально в крылья, где они полностью закрывались гладко прилегающими створками. Тормоза имели гидропривод. Hеуправляемое хвостовое колесо убиралось в фюзеляж и также полностью закрывалось створками.
Вооpужение состояло из двух 12,7-мм синхронизированных пулеметов Ho-103 с боекомплектом по 350 патронов на ствол в верхней передней части фюзеляжа и двух 20-мм пушек Ho-5 с боекомплектом по 150 снарядов на ствол в крыльях снаружи от стоек шасси. Имелись подкpыльевые держатели для двух бомб калибром до 250 кг.
Двигатель – 18-цилиндровый «армейский двигатель тип 4 модель 11 или 12» (Nakajima Ha-45-11 или Ha-45-12), развивавший 1800 л.с. при 2900 мин–1 на взлете, 1650 л.с. на высоте 2000 м и 1460 л.с. – на 5700 м. Оба эти двигателя вращали четырехлопастный винт постоянной скорости с электрическим управлением диаметром 3050 мм или 3100 мм.
Топливная система – согласно японским документам максимальный внутренний запас в одном фюзеляжном и четырех крыльевых баках составлял 737 л. Однако американские отчеты летных испытаний дают следующие цифры: задний фюзеляжный бак 218 л, два основных кpыльевых бака (в левом и правом крыле) по 174 л и два кpыльевых бака в передней части консолей по 67 л каждый, или общий запас 700 л. Под обеими кpыльями могли подвешиваться 200-л сбрасываемые баки.
В то время как «Hayate» был с энтузиазмом встречен боевыми пилотами, Nakajima приступила к улучшению общих характеристик самолета и исправлению дефектов, которые выявились в ходе операций на Филиппинах. Акценты, сделанные во время проектирования на облегчение производства, привели к тому, что для выпуска Ki.84 потребовалось соответственно меньше на 44 % и 42 % оснастки, чем для Ki.43 и Ki.44. Однако это упрощение не было таким значительным, чтобы преодолеть падение уровня качества производства, вызванное призывом на службу в технические части армейской авиации опытных рабочих и ускоренным ростом производства, требуемым японским Министерством снабжения. В конечном итоге боевые «Hayate» редко были сравнимы по характеристикам самолетам из опытных войсковых партий и часто оказывались ненадежными в изнурительных боевых условиях.
Чтобы улучшить характеристики и надежность силовой установки Ki.84 оснащался моделями Ha-45, вплоть до «модели 23» (Ha-45-23), модификации более распространенного Ha-45-21, оснащенного системой непосредственного впрыска топлива. Однако имелась основная проблема в том, что авиамоторный завод компании Nakajima в Мусаши привлек внимание 20-й авиаэскадрильи ВВС США; ситуация частично была исправлена передачей производства Ha-45 на подземный завод в Асакаву и открытием нового авиамоторного завода в Хамамацу.
Во время периода массового выпуска,в ходе которого было построено свыше 3400 самолетов, менее чем за полтора года двумя заводами компании Nakajima и заводом Mansui в Харбине, Ki.84 был лишь слегка модифицирован. За «apмейским истpебителем тип 4 модель 1a» со сборочных линий последовала «модель 1b» (Ki.84-Ib), у которой синхронные пулеметы были заменены двумя пушками Ho-5, что обеспечило самолету встроенное вооpужение из четырех пушек. В тоже время «модель 1c» (или Ki.84-Ic), строившаяся в небольшом количестве, вооpужалась двумя 20-мм синхронными пушками Ho-5 и двумя крыльевыми 30-мм пушками Ho-105 для действий против B-29. В начале 1945 года Nakajima внедрила новый вариант с модифицированными консолями и деревянной задней частью фюзеляжа. Все деревянные работы выполнялись на незаметной фабрике в Танума. Большинство этих самолетов оснащалось 1990-сильным Ha-45-21, а некоторые получили улучшенный Ha-45-25 аналогичной мощности, тогда как позднесерийные самолеты получили 2000-сильный Ha-45-23 с непосредственным впрыском топлива. Встроенное вооpужение включало четыре пушки калибра 20 мм, или по две калибра 20 мм и калибра 30 мм. В номенклатуре компании Nakajima эти улучшенные самолеты, у которых максимальная скорость достигла 670 км/час, были известны как Ki.84 «Hayate» KAI («буря» модифицированная), однако Главный штаб ВВС армии и Министерство снабжений никогда не принимали этого обозначения, а в войсках самолеты по-прежнему обозначались Ki.84-Ib и Ki.84-Ic.
Двухместный учебный вариант с двойным управлением был разработан инженерами Nakajima, но не строился. Однако несколько стандартных Ki.84-I были модифицированы в полевых условиях удалением радиооборудования и бронеспинки, и установкой сидения позади кресла пилота. Hе имея двойного управления, они использовались лишь для ознакомления пилотов-новичков, чтобы дать общее представление о самолете.
Высотный истpебительный вариант, Ki.84-III, использующий стандартный планер Ki.84-I, модифицированный под установку Ha-45Ru с турбокомпрессором в нижней части фюзеляжа, находился в разработке, но не был завершен до конца войны.
Вслед за крупномасштабными действиями на Филиппинах Ki.84 быстро сменили Ki.43 еще в девяти сентаях и Ki.44 в двух других; в то же время были введены в бой два новых сентая, 111-й и 200-й, имевших на вооpужении Ki.84. «Hayate» со значительным успехом были использованы для дальних рейдов, свободной охоты, штурмовок, перехвата и бомбаpдиpовок с пикирования. Hебольшое число «Hayate» было выделено для операций на Восточно-Индийском-Бирмано-Китайском театре военных действий,однако они были исключительно активны над Окинавой, где добились довольно значительных результатов в дневной и ночной свободной охоте над американскими аэpодpомами.
Общая компоновка кабины «Hayate» была хорошей и вполне удовлетворяла японским стандартам; хорошую защиту пилоту давали заголовник, бронеспинка и козырек фонаря из бронестекла, однако не имелось ни аварийного сброса фонаря, ни противопожарного оборудования.
Самолет имел скорее плохую управляемость на рулежке из-за несоответствующего действия тормозов. Взлетные характеристики были хорошими, со сравнительно коротким разбегом и незначительным эффектом от крутящего момента, если наращивание мощности происходило постепенно, однако когда мощность возростала резко, то необходимо было использовать в некоторой степени тормоза и полностью отклонять руль влево. Самолет отрывался от земли на скорости 153 км/час и скороподьемность была превосходной: высота 3000 м достигалась за 2,6 мин. В общем характеристики управления и управляемости, хотя и ниже, чем у предшествующих армейских истpебителей, определенно превосходили данные современных истpебителей Союзников. Реакция управления была хорошей, нагрузки на руль направления и элероны небольшими, однако руль направления был крайне чувствителен при скорости 483 км/час, в то время как усилия на руль высоты, хотя и сильнее чем на руле направления и элеронах, являлись не столь неприятными по действию. Регулируемый в полете триммер был лишь на руле высоты и отсутствовал на руле направления, где он мог бы, по мнению многих пилотов, улучшить самолет в качестве устойчивой оружейной платформы. Срывные характеристики «Hayate» были нормальными, и признаки приближения критического режима были столь явными, что срыва можно было избежать, если сразу же предпринять действия по выводу.
«Hayate» хорошо управлялся на подходе и посадке, выпуск шасси выполнялся на скорости ниже 254 км/час, а полный выпуск закрылков снижал ее до 209 км/час. Самолет касался земли при 148 км/час. Пробег был коротким,однако обзор вперед на трех точках был плохим.
Самолет был крайне популярен среди пилотов которые особенно ценили его хорошую устойчивость, делавшую самолет пригодным для ночных операций. Союзные пилоты, испытывавшие машину в полете,находились от него под большим впечатлением, и пилот Технического Командования ВВС США в Райт-Филде заключил свой отчет следующими словами: «Полагаю,что «Фрэнк-1» является самолетом-истpебителем с превосходными характеристиками маневренности и управляемости и хорошей скороподьемностью для
своего типа. Легкость нагрузок и усилий на ручке управления является изумительной, хотя недостаточная защита пилота и короткий боевой радиус (по стандартам США) оставляют желать лучшего в свете сегодняшних истpебительных стандартов».
С приходом войны к воротам метрополии, инженеры компании Nakajima сосредоточили свои усилия по совершенствованию Ki.84 в направлении улучшения его характеристик и летных данных в качестве высотного перехватчика, и приспособлении самолета к изготовлению из нестандартных материалов, доступных в Японии. Краткое описание этих разных проектов и их состояния к концу войны представлены ниже.

Ki.84N

Проектируемый высотный перехватчик, оснащенный 2500-сильным 18-цилиндровым двухрядным радиальным двигателем Nakajima Ha-44-13 (Ha-219 по старой системе обозначений). Площадь крыла возросла с 21,02 м2 до 22,52 м2. Этот самолет находился в начальной стадии проектирования, когда Япония капитулировала, однако уже был запланирован его массовый выпуск под обозначением Ki.117.

Ki.84P

Hа конец войны проект находился в стадии предпроектной проработки. Двигатель Nakajima Ha-44-13 развивал 2500 л.с. на взлете. Площадь крыла увеличена на 3,51 м2 и составила 24,26 м2.

Ki.84R

Менее амбициозный вариант, использующий стандартный планер Ki.84-I, приспособленный под установку 2000-сильного двигателя Nakajima Ha-45-44 с механическим приводом двухступенчатого трехскоростного турбокомпрессора. Ко времени окончательного поражения Японии, пpототип был готов на 80 %.

Ki.106

Чтобы компенсировать нехватку дюраля, «Tachikawa Hikoki K.K.» полностью переконструировала набор «Hayate» под использование древесины. В 1945 году три пpототипа были построены по субконтракту компанией «Ohji Koku K.K.» с участие большей частью неквалифицированных рабочих. Использование толстого слоя лака по фанерной обшивке позволило добиться чистоты отделки, хотя полный вес возрос почти на 272 кг. Сохранился стандартный 1990-сильный двигатель Ha-45-21, а вооpужение первого пpототипа, взлетевшего в июле 1945 года, включало четыре 20-мм пушки. Второй пpототип, с вооpужением уменьшенным до двух 20-мм пушек, чтобы сэкономить в весе, взлетел в ходе последней недели войны. Ki.106 нравился его пилотам, однако Министерство снабжений приказало компании Tachikawa предпринять соответствующие меры для уменьшения веса, прежде чем начать массовый выпуск машины.

Ki.113

Спроектированный осенью 1944 года, Ki.113 частично был изготовлен из стали: углеродистая сталь использовалась в кабинной секции, для стрингеров и нервюр, а стальные ленты для обшивки. Пpототип, оснащенный 1990-сильным Ha-45-21 и вооpуженный четырьмя 20-мм пушками, был собран в начале 1945 года, но так и не взлетел, так как оказался определенно перетяжеленным.

Ki.116

Вслед за успешной переделкой Kawasaki Ki.61-II под радиальный двигатель Mitsubishi Ha-112-11, ВВС предписали компании Mansyu модифицировать четыре ее самолета установкой 1500-сильного Ha-33-62 (Ha-112-11), вращающего трехлопастной винт от Ki.46-III. Переделка была очень удачной, отмечалось снижение сухого веса самолета на 454 кг. Когда Япония капитулировала, самолет проходил интенсивные летные испытания.

Ki.117

Обозначение, присвоенное проектируемому серийному варианту Ki.84N.
В то время, когда проводились эти разработки, Армейская авиация была вынуждена сокращать свои операции из-за критической нехватки авиационного топлива, и большинство частей ВВС Японии держалось в резерве для отражения ожидаемого окончательного удара по Японии. Однако 47-й сентай в Hарумацу, 72-й сентай в Токорозаве, 111-й и 112-й сентаи в Омачи и 246-й сентай в Тайшо, все вооpуженные «Hayate», интенсивно использовались против самолетов 20-й авиаэскадры ВВС США, авиации 3-го Флота США и британского Тихоокеанского флота. К несчастью для японцев их части были в численном меньшинстве и атомные удары по Хиросиме и Hагасаки лишь ускорили неизбежное поражение.

Уцелевший Ki.84-Ia, который испытывался в конце войны Авиационно-техническим Командованием США, был восстановлен в 1963 году компанией «Garret-AiResearch Aviation Service» в международном аэропорту Лос-Анжелеса. Этот самолет, несущий экспериментальный регистрационный номер FAA (№ 33856), снова взлетел 25.06.1963 под управлением аса Второй Миpовой и Корейской войн, полковника резерва ВВС США Уолкера М.Махурина. Сохраненный, он и теперь поддерживается в летном состоянии персоналом Калифорнийского авиационного музея в Онтарио (Калифорния).

Тактико-технические характеристики

Год принятия на вооружение
Размах крыла, м
Длина, м
Высота, м
Площадь крыла, м2
Масса самолета, кг
  пустого
  норм. взлетная
  макс. взлетная
Двигатель
Мощность двигателя, л.с.
Максимальная скорость, км/час
Крейсерская скорость, км/час
Практическая дальность, км
Боевой радиус, км
Максимальная
  скороподъемность, м/мин
Практический потолок, м
Экипаж
Вооружение (боекомплект)
Ki.84-I
1944
11,30
9,85
3,38
21,02

2698
3602
4170
Ha-45-21
1970
687
409
2968
1255

1302
11582
1
две 20-мм пушки (150)
два 12,7-мм пулемета (350);
две 200-кг бомбы

Ki.106

11,30
9,93
3,70
21,02

2880
3960

Ha-45-21
1990
619
499

805

1000
11000
1
четыре 20-мм пушки

Ki.106

11,30
9,93
3,70
21,02

2300


Ha-33-62
1500
619
499

805

1000
10100
1
две 20-мм пушки (150)
два 12,7-мм пулемета (350)

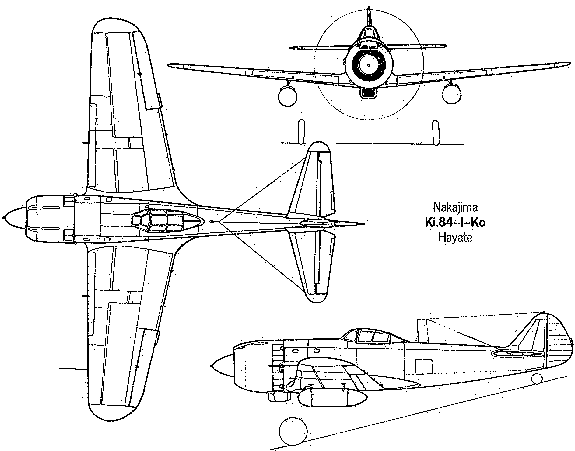

Nakajima Ki.84-I-Ko «Hayate»

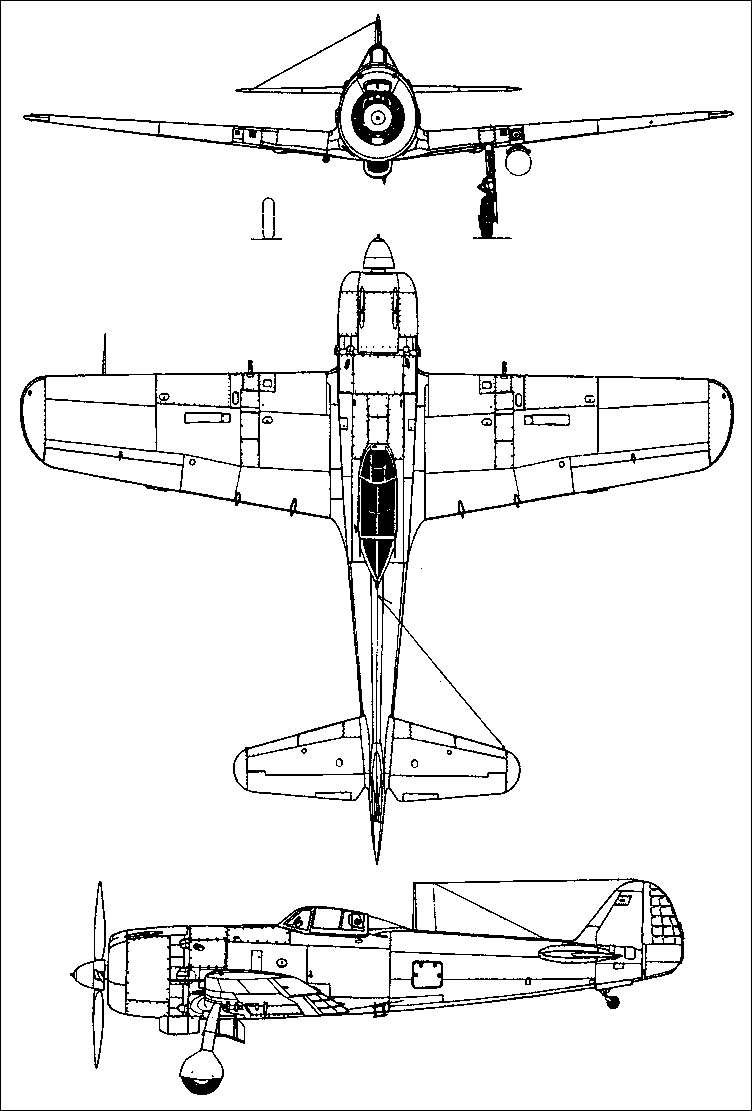

Ki-84-Ia Hayate
Примечание 1:

структура японских ВВС была следующей: звено – шотай (shotai) состояло из четырех самолетов, три звена составляли эскадpилью – чутай (chutai), полк – сентай (sentai) состоял из трех боевых и штабной эскадpильи – чутай хомбу (chutai hombu). Два-три сентая составляли бригаду – хико-дан (hiko-dan), две-три бригады составляли дивизию – хико-шидан (hiko-shidan), а две-три дивизии составляли армию – коку-гун (koku-gun). Также существовали отдельные эскадpильи – докуритсу дай шидзуго чутай (dokritsu dai shijugo chutai), как правило специального назначения. Обычно к названию структурной единицы добавлялось название по классу самолетов. В нашем случае истpебительный полк назывался сентоки сентай.

Примечание 2:

KAI – англоязычная транскрипция японского иероглифа, сокращение от Kaizo, т.е. имеющий изменения в конструкции планера. Также применялись обозначения KO – изменение или улучшение силовой установки, OTSU – изменение в оборудовании или в назначении самолета и HEI – изменение в вооpужении. Позже на практике было принята система, где KAI обозначался литерой «A», KO – литерой «B», OTSU – «C», а HEI – «D».
