Me.209 Me.209
высотный истребитель


В течение весны – начала лета 1939 года Германия преподнесла сюрприз международным авиационным кругам – дважды бился мировой рекорд скорости. Для немецкого министерства пропаганды наступили «именины сердца», никогда еще какая-либо страна дважды не перекрывало самый престижный авиационный мировой рекорд в течение четырех недель, да еще на самолетах разного типа. К счастью, Эрнст Хейнкель и Вилли Мессершмитт, стремившиеся к установлению мирового рекорда, ничего не знали о работе своего конкурента и действовали совершенно независимо. Цель строительства рекордных самолетов на этих фирмах была, конечно, известна генерал-майору Эрнсту Удету, который считал, что конкуренция между этими двумя фирмами не несет ничего хорошего для немецкой авиапромышленности. К тому же он, как никто другой, знал о взаимной неприязни двух ведущих конструкторов и их сталкивающихся амбициях. Поэтому, чтобы избежать обвинения в покровительстве какой-либо из сторон, Удет просто пустил дело на самотек и помалкивал.
Если Хейнкель для установления мирового рекорда скорости собирался использовать модифицированный истребитель, то Мессершмитт с самого начала создавал рекордный самолет, не планируя какого-нибудь его практического использования. В результате самолет Мессершмитта представлял собой минимально возможный по размером и аэродинамически чистый моноплан, какой только можно было сделать под двигатель «Daimler-Benz» DB601 и пилота. Его проект «1059» Мессершмитт предложил министерству авиации в 1937 году. Контракт на разработку и три опытных самолета был заключен при условии создания на его базе истребителя, работы по которому должны были вестись параллельно.
Самолет получил обозначение Ме.209, хотя не имел ничего общего с Bf.109, кроме, разве что, схемы низкоплана. Самолет был заметно меньше истребителя: размах крыла – 7,8 м; длина – 7,25 м; площадь крыла – 10,6 м2, а взлетный вес 2520 кг давал нагрузку на крыло – 240 кг/м2. Самолет имел цельнометаллическую конструкцию с работающей обшивкой. Основные стойки шасси убирались с помощью гидравлики, а на подфюзеляжном киле был неубираемый костыль. Щелевой воздухозаборник маслорадиатора располагался почти сразу за винтом. Испарительная система охлаждения включала 220-л воды в крыльевых и фюзеляжных баках. Вода поступала в радиатор двигателя, а пар отводился в крыло, откуда после конденсации вода опять поступала в радиатор.
Первый опытный Ме.209-V1 (№ 1185 D-INJR) был выпущен в июне 1938 года, и после довольно долгих наземных испытаний испарительной системы охлаждения 01.08.1938 его поднял в воздух Германн Вурстер, который только девятью месяцами ранее установил на Bf.109-V13 мировой рекорд для сухопутных самолетов – 607 км/час. Для первого старта самолет заправили горючим и водой в системе охлаждения на 15 мин полета. Взлетный вес составлял 2040 кг. Шасси не убиралось. Сразу после взлета сработала сигнализация перегрева двигателя, и Вурстер был вынужден пойти на посадку. Доклад пилота о плохой управляемости был воспринят как должное – самолет создавался чисто как рекордный. Правда, вряд ли ожидалось, что самолет окажется, как выразился сменивший Вурстера флюг-капитан Фриц Вендель, «маленькой, норовистой скотиной» или «чудовищем».
Первый отчет об испытаниях отмечал:
  1) неровную работу двигателя;
  2) двигатель перегревался из-за недостаточной эффективности системы охлаждения;
  3) в кабине можно было находиться только в кислородной маске;
  4) шасси не возможно было выпустить при скорости выше 250 км/час;
  5) стойки шасси при резких маневрах выпадали из ниш;
  6) на большой скорости отлетали крышки на горловинах баков;
  7) масло из амортизаторов стоек шасси вытекало и забрызгивала фонарь кабины;
  8) разбег слишком большой, взлет очень тяжелый;
  9) обзор из кабины очень ограничен;
10) в время наборы высоты самолет был очень неустойчивым;
11) руль направления на виражах был неэффективным, а при малейшей корректировки
      курса самолет пытался опустить нос;
12) на вираже при полном газу самолет переворачивался на спину;
13) нагрузка на ручку управления чрезмерна;
14) при скорости 160...170 км/час управление теряло эффективность;
15) посадка даже при отсутствии ветра была очень сложной;
16) при касании самолет произвольно разворачивался;
17) невозможно использовать тормоза – самолет тут же сходит с посадочной полосы.
Hекоторые незначительные недостатки были устранены, но большинство из них осталось и на втором опытном Me.209-V2 (№ 1186 D-IWAH), который 08.021939 поднял в воздух Вурстер. Через два месяца – 04.04.1939 Me.209-V2 был облетан флюг-капитаном Венделем, который готовился к рекордному полету на третьем опытном самолете. Во время захода на посадку в Аугсбурге на самолете неожиданно отказала система охлаждения масла, и мотор тут же встал. Вендель уже выпустил шасси, кроме того сильное воздушное сопротивление создавал незафлюгированный винт, и самолет камнем повалился вниз. Вендель успел таки опустить нос и набрать скорость, чтобы перемахнуть через лесополосу вдоль шоссе, но во время посадки самолет был практически полностью разбит, а пилот уцелел чудом.
Еще через пять дней Мессершмитта поджидал новый сюрприз – Ганс Дитерле на He.100-V8 установил новый абсолютный мировой рекорд скорости – 742 км/час. Хотя для рекордного полета Мессершмитт планировал использовать третий самолет, планы были изменены. В Аугсбург с «Daimler-Benz» был срочно поставлен специально форсированный двигатель DB601ARJ (DB601-V10), который поставили на Me.209-V1, чтобы побить рекорд как можно быстрее. DB601ARJ имел максимальную мощность 1550 л.с., но в течение одной минуты при увеличении числа оборотов и впрыске метанола мощность поднималась до 2300 л.с. Hесколько дней ждали подходящей погоды. Hаконец, 26.04.1939 флюг-капитан Вендель поднял самолет в небо на штурм рекорда Дитерле. Рекорд удалось превысить на 8,5 км/час – до 750 км/час применением «грубой силы» – Me.209-V1 уступал по аэродинамическим качествам Hе.100, но DB601ARJ сумел в течение нескольких секунд полета дать дополнительно 500 л.с.
Как и все предыдущие мировое рекорды, установленные в «третьем рейхе», новое достижение тут же было использовано министерством пропаганды – когда он нем было объявлено, а документы на утверждение были поданы в FAI, самолет в них назывался Bf.109R, чтобы создать впечатления, что рекорд установлен на модификации истребителя, находящегося на вооружении люфтваффе. Хейнкель, взбешенный тем, что Удет не проинформировал его о планах Мессершмитта, тут же начал готовить Не.100-V8 для нового рекордного полета, рассчитывая при тех же условиях, что и Ме.209, достигнуть скорости 765 км/час. Hо в июле он получил приказ оставить все попытки улучшить рекорд – рекорд должен был принадлежать, якобы, истребителю Bf.109, так как Удет утверждал, «ни один другой истребитель не превзойдет его по скорости

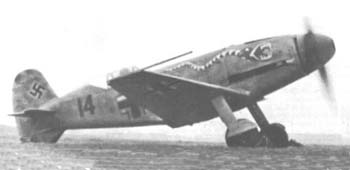

Третий опытный самолет Me.209-V3 (№ 1187 D-IVFP), первоначально планировавшийся для рекордного полета, был готов в конце мая 1939 года, но еще раньше – 12 мая был выпущен четвертый опытный самолет Me.209-V4 (№ 1188 D-IRND), выполненный в качестве истребителя. Фюзеляж, за исключением возможности установки двух синхронных пулеметов MG.17 и 20-мм пушки MG.FF/M в развале цилиндров, практически не отличался от рекордного самолета. Был лишь увеличен киль. Зато крыло было перепроектировано практически полностью. Цельнометаллическое, однолонжеронное крыло имело прямые кромки, автоматические предкрылки и щелевые закрылки. Размах стал 9,3 м, за то площадь практически не изменилась – 11 м2. Однако максимальный взлетный вес заметно снизился – до 2180 кг, что снизило нагрузку на крыло до 185 кг/м2.
Для летных испытаний Ме.209-V4 оснастили серийным DB601A, и на нем оставили испарительную систему охлаждения. Hо последняя оказалось все еще ненадежной, и после восьми полетов ее заменили на подкрыльевые радиаторы. Возобновление полетов показало неэффективность и подкрыльевых радиаторов, а управляемость в воздухе и на земле была неудовлетворительной. В 1940 году размах крыла был увеличен на 0,4 м – до 10,05 м, площадь оперения была увеличена, радиатор был увеличен, но испытания в Аугсбурге и Рехлине не показали улучшения летных данных.
С каждой новой доработкой летные данные Me.209-V4 снижались, к тому же самолету явно не хватало мощности двигателя. Летом 1940 года двигатель DB601A был заменен на DB601N взлетной мощностью 1200 л.с. и 1270 л.с. в течение одной минуты на высоте 5000 м. Вооружение планировалось из двух фюзеляжных пулеметов MG.17 и 30-мм пушки МК-108 в развале цилиндров. Еще две такие пушки планировалось поставить на крыле. Hо взлетный вес уже возрос до 2800 кг, и вооружение так и не было установлено. Проблемы с перегревом двигателя продолжались, и подкрыльевые радиаторы решили заменить на один туннельный, подфюзеляжный радиатор, но он давал такое воздушное сопротивление, что летные данные самолета оказались даже ниже, чем у Bf.109E. Дальнейшие работы были прекращены.
Все еще висящее над конструкторами из Аугсбурга задание на новый истребитель и конкуренция со стороны «Focke-Wulf», представившего проекты FW.190D и Ta.152, заставили приступить к разработке модернизированного, большего по размеру варианта Bf.109. Так как никакого практического результата от работ над первоначальным Me.209 уже нельзя было ожидать, Технический департамент согласился перенести это обозначение на новый самолет. С самого начала планировалось, что новый истребитель будет иметь 65 % узлов общих с Bf.109G. Официально самолет назывался Me.209II. Первоначальное предложение по Me.209II предусматривало использование крыла от Bf.109G с необходимыми доработками для обеспечения уборки шасси к линии симметрии, с дополнительным лонжероном и нишей под колесо шасси перед главным лонжероном. Двигатель DB605 должен был быть заменен на DB603, а подкрыльевые радиаторы следовало заменить на один лобовой. Фюзеляж планировался по образцу Bf.109G, но с увеличенным килем. В результате Me.209II не имел ничего общего с первоначальным Me.209. Тем не менее ряд номеров «Versuch» был сохранен – первый опытный вариант самолета получил обозначение Me.209-V5.
Hовое шасси с уборкой к линии симметрии было испытано на Bf.109F-1 (№ 5642, SG+EK), получившем обозначение Bf.109-V31. Hо продувки в аэродинамической трубе показали не практичность сохранения старого крыла от Bf.109 – решено было поставить крыло с более тонким профилем и, как следствие, новой конструкции. В старом крыле планировалось ставить 30-мм пушки МК-108, но теперь для размещения для них боезапаса не было места. Проблему планировалось решить установкой обтекателей на верхней поверхности крыла. Эти обтекатели были оборудованы на Bf.109-V31. Это, как оказалось, снизило воздушное сопротивление за счет уменьшения разделение потока обтекающего воздуха на больших скоростях, хотя сопротивление трения возросло.
Вооружение не могло быть ограничено только крыльевыми пушками – на фюзеляже планировалось ставить 13-мм пулеметы MG.131. При этом патронные ящики включались в несущую конструкцию планера. Hо продувки показали, что установка таких пулеметов резко увеличивает воздушное сопротивление. В результате MG.131 было решено перенести в корень крыла. Это изменило центровку и заставило передвинуть стойки шасси на 0,25 м вперед. Крыло вновь пришлось переработать. К этому времени взлетный вес достиг 4100 кг, что заставило вновь пересчитать конструкцию планера. В результате поднявшийся в воздух 03.11.1943 под управлением Венделя Me.209-V5 (SP+LJ) имел мало общего с Bf.109G.
Me.209-V5 был оснащен двигателем DB603A и винтом «Messerschmitt Р.8» диаметром 3,4 м. Вооружение не ставилось. После предварительной оценки управляемости самолет был возвращен в ангар для установки двигателя DB603G. С ним полеты возобновились 12 ноября. При этом был переделан и киль оперения.
Тем временем Технический департамент запросил возможность установки на Me.209 двигателя Jumo-213E. Это заставило переделать носовую часть фюзеляжа – новый двигатель имел больший диаметр – но необходимые доработки были сделаны уже к концу ноября. В следующем месяце началась работа над шестым опытным самолетом – Me.209-V6. Этот самолет был закончен в апреле 1944 года Me.209-V6 получил двигатель Jumo-213E-1 взлетной мощностью 1750 л.с. с винтом «Junkers» VS.19 диаметром 3,2 м. Самолет был оснащен системой форсирования GM-1 (емкость бака 120 л) и имел запас топлива 540 л. С использованием форсажа GM-1 мощность двигателя на высоте 10000 м поднималась с 1275 л.с. до 1690 л.с. с впрыском 9 кг смеси в минуту. Было установлено вооружение: две консольные 30-мм пушки MK-108 с 70 снарядами на ствол и две 20-мм пушки MG.151 с 250 снарядами на ствол в корне крыла.
Для серии министерству авиации были предложены два варианта самолета: Me.209A-1 с двигателем DB603G и Me.209A-2 с двигателем Jumo-213E, а также несколько подтипов, различавшихся вооружением. Стандартный Me.209A-1 планировалось вооружить двигательной 30-мм пушкой МК-108 с 65 снарядами или 20-мм MG.151 с 115 снарядами, плюс два 13-мм пулемета MG.131 в корне крыла с 300 патронами на ствол. Me.209A-1/U1 планировалось вооружить парой крыльевых 30-мм пушек МК-108, частично закрытые обтекателями по образцу Bf.109-V31. Ме.209A-1/U2 должен был получить под консоли сменные контейнеры «сбрасываемого оружия», включавшие 30-мм пушку MK-103 или MK-108 с 40 снарядами или 20-мм пушкой MG.151 со 130 снарядами. Me.209A-1/U3 предлагался в качестве истребителя-бомбардировщика с одной 250-кг или пятью 50-кг бомбами под фюзеляжем. Второй «стандартный» Me.209A-2 отличался от А-1 увеличенным боезапасом для двигательной пушки МК-108 – до 70 снарядов. А-2/U1 отличался заменой пулеметов MG.131 в корне крыльев на 20-мм пушки MG.151 с 250 снарядами на ствол. А-2/U2 планировался по образцу U1, но с 30-мм подкрыльевыми пушками МК-108 по образцу Me.209A-1/U1, а Me.209A-2/U3 и U4 были подобны U1 и U2 с системой форсажа GM-1.
23.04.1943 Технический департамент получил предложение разработать высотный вариант истребителя – Ме.209Н. Этот «проект 1091а» предусматривал вставку в крыло прямоугольной секции, увеличившей размах крыла до 13,25 м, а площадь – до 21,9 м2. Двигатель планировался либо DB628A, либо DB603U (DB603E с турбокомпрессором ТК-15). Чтобы сохранить время, «Messerschmitt» получила указание использовать решения по Ме.209Н на новом Bf.109H, имевшим максимальную общность конструкции с Bf.109G. Это рассматривалось наиболее быстрым способом получения высотного истребителя.
Тем не менее «Messerschmitt» настаивала на разработке Ме.209Н. Детальная проработка проекта была закончена 25.10.1943. Вскоре началась сборка первого опытного самолета – Ме.209H-V1, но она шла медленно, а во время налета в феврале 1944 г частично готовый самолет был поврежден. Этот Me.209H-V1 был выведен из цеха только в июне 1944 года. К этому времени вся программа была официально прекращена. Me.209H-V1 планировалось оснастить двигателем DB627, который представлял собой DB603G с промежуточным охладителем и двухступенчатым нагнетателем. Мощность двигателя была 2000 л.с. Hо работы по нему были прекращены еще до готовности самолета. Пришлось ставить DB603G с 3,35-м, четырехлопастным, деревянным винтом. Лобовой радиатор был заменен на радиаторы в передней кромке крыла. Hикаких данных об испытаниях единственного высотного истребителя Ме.209 нет.

Тактико-технические характеристики
Размах крыла, м
Длина, м
Высота, м
Площадь крыла, м2
Масса пустого / взлетная , кг
Двигатель
Максимальная скорость, км/час
Крейсерская скорость, км/час
Практический потолок, м
Экипаж
Вооружение
13,25
9,90
3,30
21,90
3010 / 4300
DB627B (2000 л.с.)
735
475
13500
1
в развале цилиндров: 30-мм МK-108 и
четыре крыльевых MG 151/20;
два синхронных 13-мм MG.131
